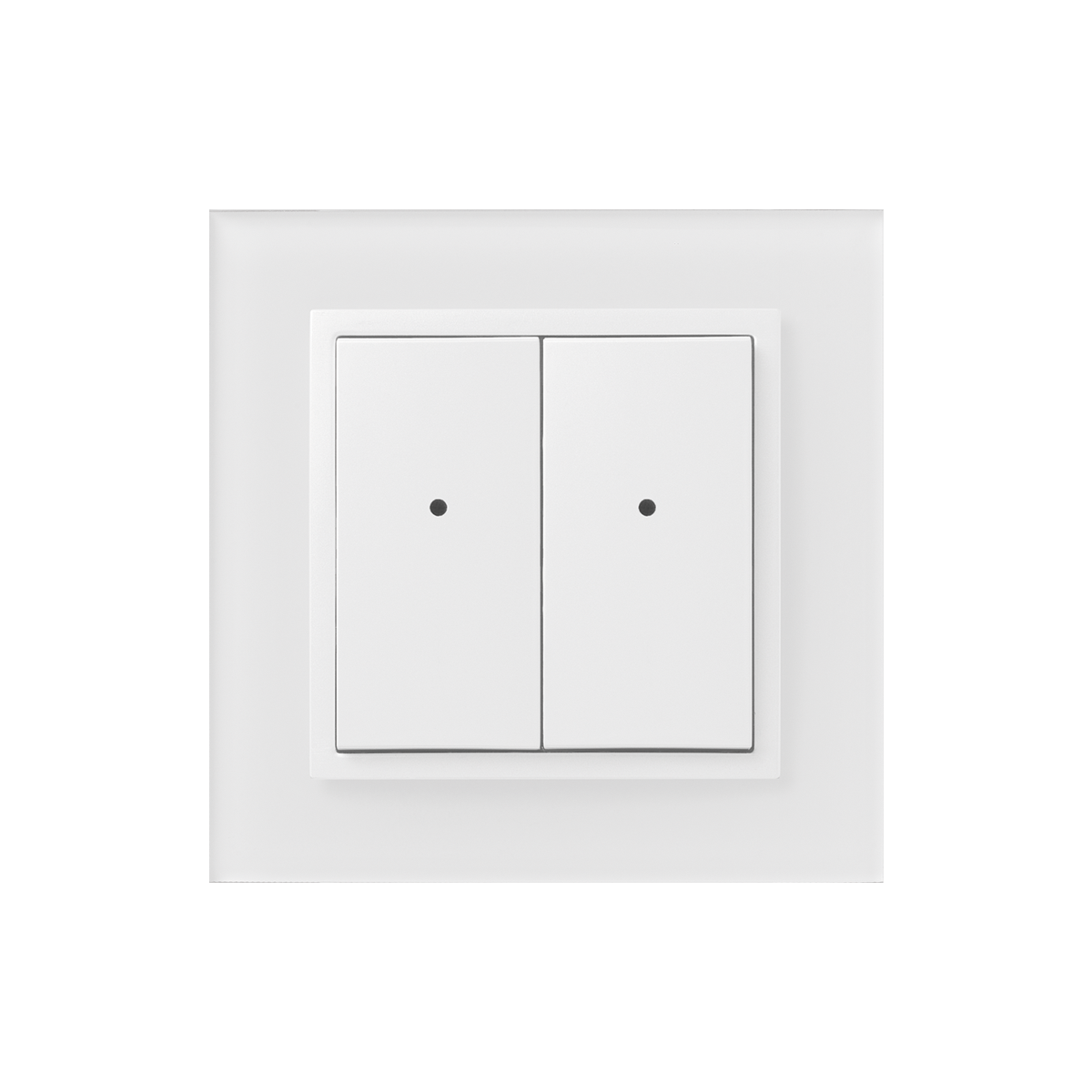

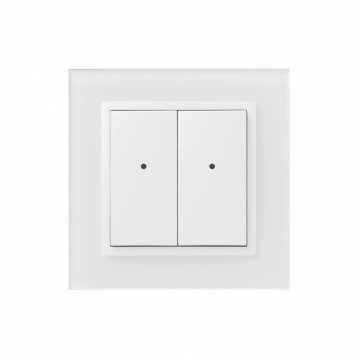

Nástěnný ovladač, 4 tlačítka WSB3-40, WSB3-40H

POPIS

• Nástěnné ovladače s  krátkocestným ovládáním řady WSB3-40 a WSB3-40H jsou základním a velmi oblíbeným prvkem (ovladačem) v systému iNELS.
• Vestavěná mikrotlačítka s nízkým zdvihem nabízí elegantní a příjemné ovládání.
• Ovladače WSB3-40 a WSB3-40H jsou dodávány jako čtyřkanálové.
• Indikační dvoubarevná LED v  každé kolébce ovladače může signalizovat stav ovládaného spotřebiče, ale také stav libovolného senzoru nebo aktoru v systému.
• Ovladače jsou vybaveny integrovaným teplotním senzorem. Ovladače jsou vybaveny dvěma analogově digitálními vstupy (AIN / DIN), které lze využít pro připojení dvou bezpotenciálových kontaktů nebo jednoho externího teplotního senzoru TC/TZ (např. pro měření teploty podlahy).
• Výhodou oproti standardním vypínačům je flexibilita a multifunkčnost WSB3-40 a WSB3-40H, které nabízejí možnost ovládání spotřebičů pomocí krátkého a dlouhého (např. stmívání, ovládání stínění, scény) stisku tlačítka.
• Ovladač WSB3-40H je navíc oproti verzi WSB3-40 vybaven také senzorem pro měření relativní vlhkosti vzduchu
• Každé tlačítko může ovládat kterýkoliv spotřebič v systému a lze využívat celou řadu funkcí včetně centrálních nebo časových. Dle přání zákazníka je možné volit jednoduchost/komplexnost ovládání. Velkou výhodou je možnost měnit způsob ovládání pouze softwarovou úpravou bez nutnosti stavebního zásahu do konstrukce budovy.
• Každé tlačítko (kanál) může mít například při ovládání osvětlení přiřazeny další funkční režimy:
  a) Klasický vypínač: - horní tlačítko zapnuto, spodní tlačítko vypnuto
  b) Tlačítkový ovladač (impulsní relé): - jedním stiskem zapnuto, druhý stiskem vypnuto
  c) Stmívač: - krátké stisky – zapnuto/vypnuto,
  d) Časový spínač: - po stisku zapnuto, po nastaveném čase automaticky vypne
  e) Nastavení světelných scén – např. pro sledování TV:
      - žaluzie zatáhnout
      - hlavní světlo 30% intenzity
      - lampičky na stěnách 50% intenzity.
• WSB3 jsou designově koncipovány do řady přístrojů LOGUS90 a  jsou určeny pro montáž do instalační krabice.

TECHNICKÉ PARAMETRY

• Počet tlačítek: 4
• Napájecí napětí: BUS 27 V DC
• Jmenovitý proud ze sběrnice BUS: 25 mA (při 27 V DC)
• Interní teplotní senzor: ANO
• Vstupy: 2x teplotní nebo 2x digitál
• Rozměry plast: 85.6 x 85.6 x 42 mm
• Rozměry ostatní materiály: 94 x 94 x 50 mm
