Nástěnný skleněný ovladač GSB3-80

POPIS

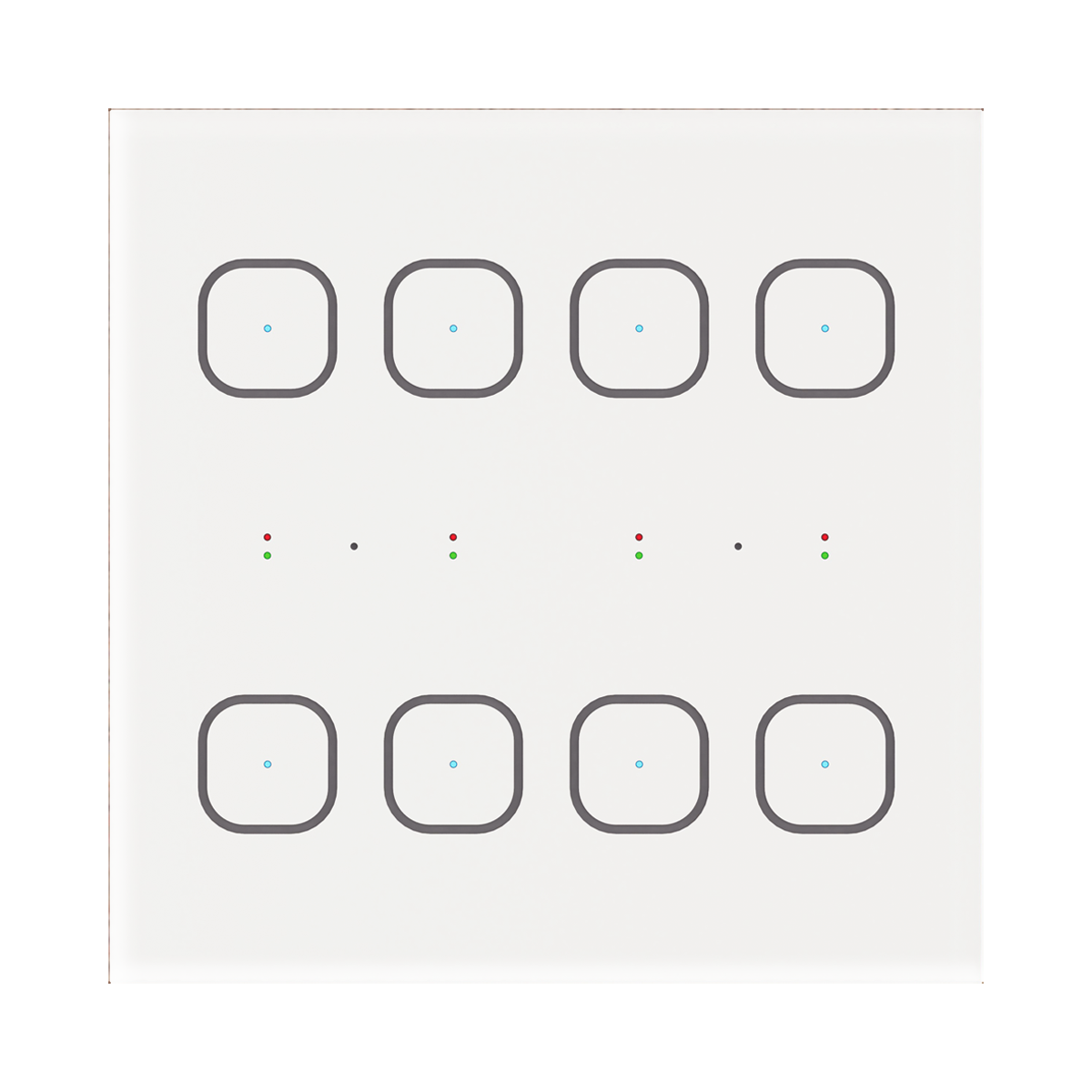

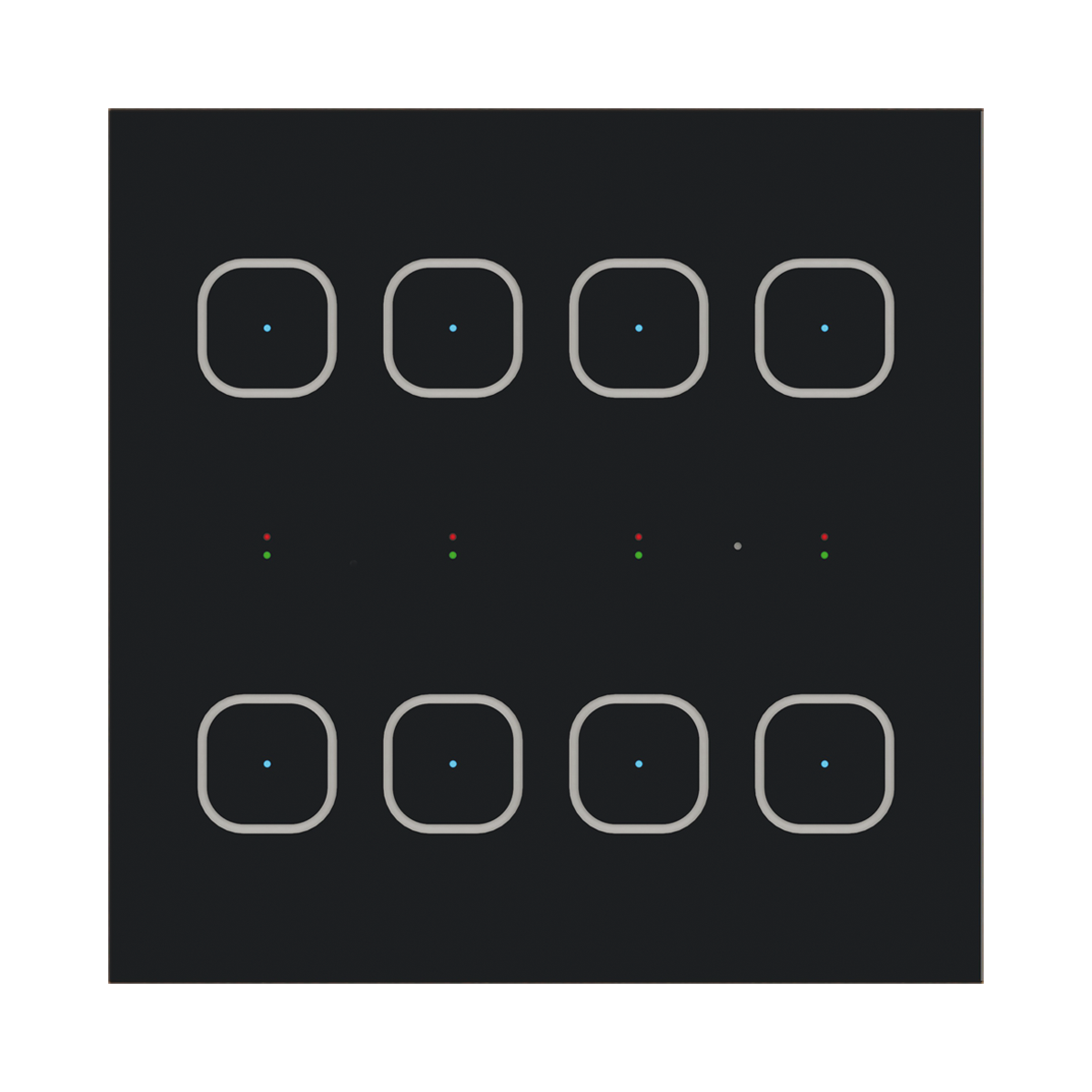

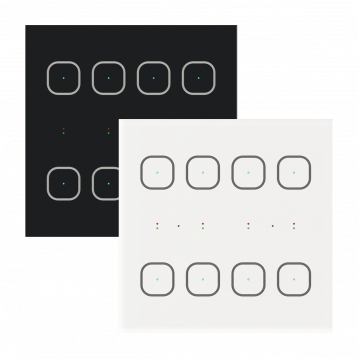

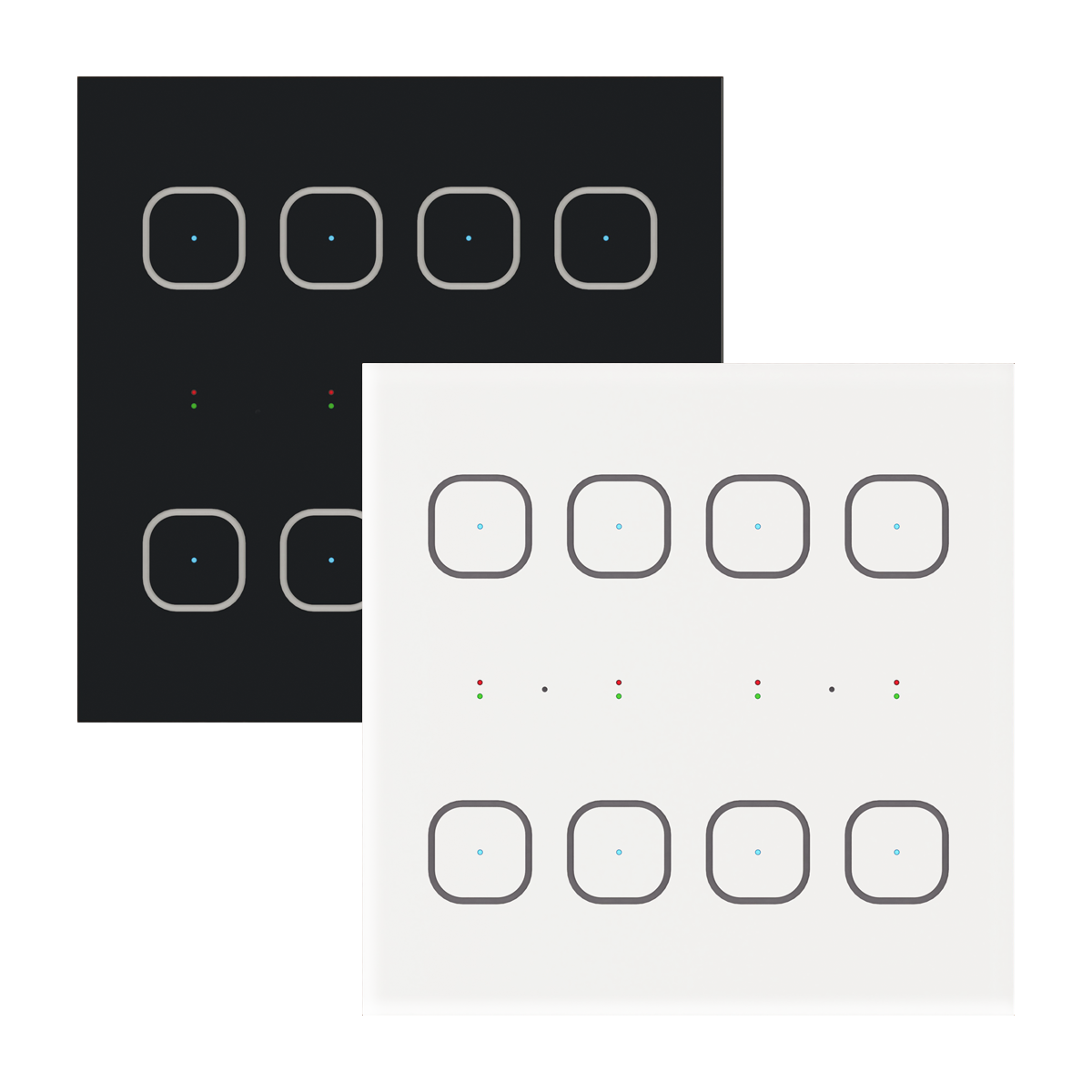

• Nástěnné ovladače s dotykovým ovládáním řady GSB3 jsou designovým prvkem (ovladačem) v systému iNELS s elegantním a příjemným ovládáním. K dispozici jsou ovladače v černé (např. GSB3-40/B) a bílé (např. GSB3-40/W) variantě.
• Mezi každou dvojicí dotykových tlačítek je k dispozici dvojice indikačních LED diod (zelená, červená) pro signalizaci stavu ovládaného spotřebiče, ale také stavu libovolného senzoru nebo aktoru v systému.
• V místě každého dotykového tlačítka je k dispozici modrá indikační dioda signalizující dotyk daného tlačítka. Dotyk může být dále signalizován vibračním impulzem nebo zvukovým tónem - volitelné v softwaru iDM3.
• Ovladače jsou dodávány jako čtyřkanálové (GSB3-40), šestikanálové (GSB3-60) a osmikanálové (GSB3-80).
• Všechny varianty jsou v  rozměru základního modulu vypínače (94x94 mm) řady luxusních přístrojů LOGUS90.
• Každý ovladač je vybaven integrovaným teplotním senzorem. Dále je vybaven dvěma analogově digitálními vstupy (AIN/ DIN), které lze využít pro připojení dvou bezpotenciálových kontaktů nebo jednoho externího teplotního senzoru TC/TZ (např. pro měření teploty podlahy).
• Ovladače jsou vybaveny senzorem intenzity okolního osvětlení. Na základě informací ze senzoru lze rozsvěcovat orientační modré diody v hmatnících GSB3 nebo vykonávat různé akce v softwaru iDM3, např. rozsvěcovat světelné okruhy na chodbě aj.
• Výhodou oproti standardním tlačítkům/vypínačům je úspora místa, signalizace stavu libovolného výstupu systému, možnost měřit teplotu a také možnost připojení externích tlačítek nebo detektorů.
• Každý kanál (tlačítko) může ovládat kterýkoliv aktor (spotřebič) v systému. Dále lze také přiřadit každému tlačítku různou funkci a  nebo makro (sestava funkcí). Je tedy možné jedním tlačítkem ovládat několik spotřebičů zároveň.
• Každé tlačítko (kanál) může mít například při ovládání osvětlení přiřazeny další funkční režimy:
  a) Klasický vypínač: - horní tlačítko zapnuto, spodní tlačítko vypnuto
  b) Tlačítkový ovladač (impulsní relé): - jedním stiskem zapnuto, druhý stiskem vypnuto
  c) Stmívač: - krátké stisky – zapnuto/vypnuto,
  d) Časový spínač: - po stisku zapnuto, po nastaveném čase automaticky vypne
  e) Nastavení světelných scén
• V rámci designové řady LOGUS90 jsou k dispozici skleněné rámečky v černém a bílém provedení, které vhodně doplňují ovladače řady GSB3.

TECHNICKÉ PARAMETRY

• Počet tlačítek: 8
• Napájecí napětí: BUS 27 V DC
• Jmenovitý proud ze sběrnice BUS: 25-40 mA (při 27 V DC)
• Interní teplotní senzor: ANO
• Vstupy: 2x teplotní nebo 2x digitál
• Rozměry: 94 x 94 x 36 mm
