Obvod se samostatnými tlačítky START a STOP

Obvod se samostatnými tlačítky START a STOP

V našich předchozích dopisech jsme se několikrát zabývali ochranou proti náhodnému zapnutí. Nedávno jsme manipulovali s délkou stisku tlačítka, což dalo více přemýšlet o některých novějších, ale možná zajímavějších nebo dokonce jednodušších možnostech. Ty jsou nyní sdíleny v následujících schématech zapojení.

Obvod časového relé se samostatnými tlačítky START a STOP

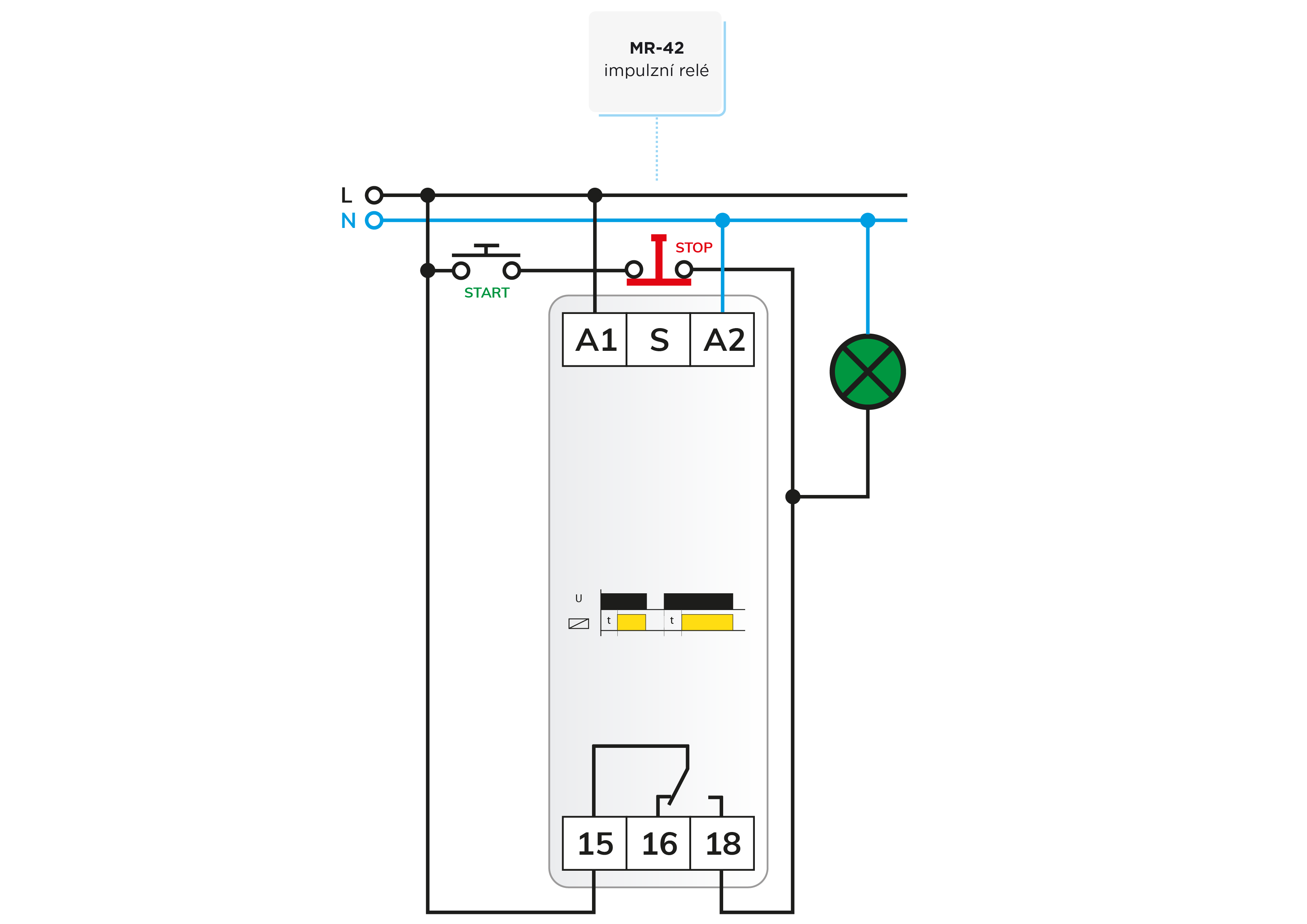

Schéma zapojení na obrázku 1 se může zdát známé z předchozího popisu. Rozdíl je v tom, že funkce časového relé CRM-91H se nespouští ze vstupu "S", ale zapnutím napájení . To má tu výhodu, že není potřeba žádný samostatný ovládací kabel a CRM-161 lze používat se stejnou funkcí „a“.

Operaci lze také dobře sledovat na schématu. Funkce časového relé označeného "a" je zpožďovací spínač, který se spustí na jednoduché napájecí napětí. Po stisku tlačítka START dojde k aktivaci časového relé a ke spuštění časovače zpoždění, během kterého výstupní relé zůstává v klidu. Doba trvání "t" může být např. 1,5 - 2 sekundy, což je zhruba vhodné pro detekci krátkých a dlouhých úhozů, ale lze nastavit delší v závislosti na aplikaci (krátké úhozy se zde nepoužívají).
Operace je následující:
Pokud tlačítko START uvolníte v čase "t" (krátký stisk tlačítka), vypne se napájení časového relé a nic se neděje - výstup se nesepne.

  • Pokud tlačítko START uvolníte do doby "t" (krátký stisk tlačítka), přeruší se napájení časového relé a nic se neděje - výstup se nesepne.
  • Pokud je tlačítko START stisknuto minimálně na "t" - tedy dlouho - pak po uplynutí prodlevy "t" sepne výstupní relé časového relé a připojí se napětí přenášené stisknutým tlačítkem na výstup (18), který zapne spotřebič. Zároveň tento výstup přepne časové relé do samoudržování přes sepnuté tlačítko STOP. Vypnutí lze provést stisknutím tlačítka STOP, zrušením samoudržování.

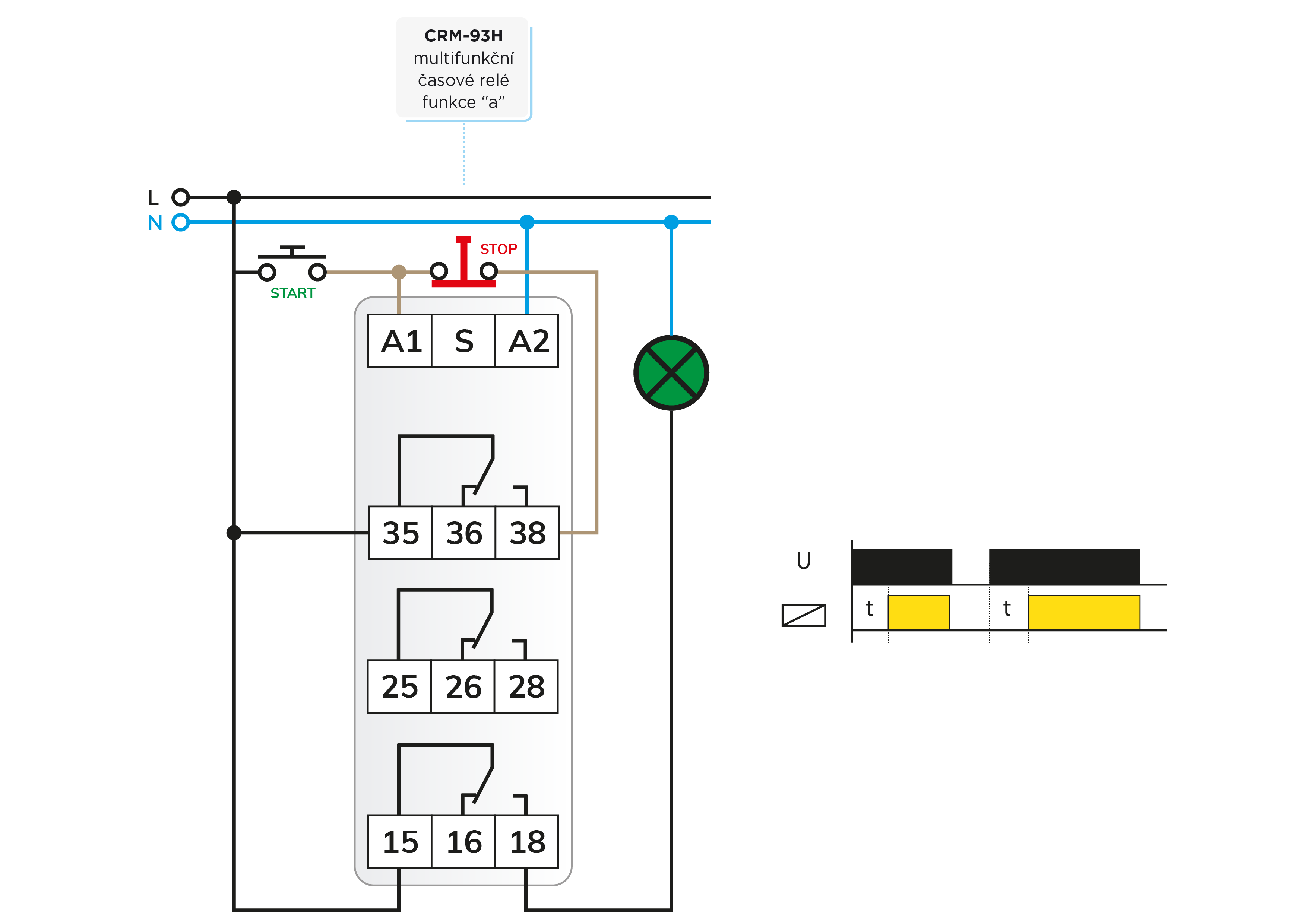

Použitím časového relé CRM-93H s 3x CO kontakty lze oddělit samoudržování a spínání výstupu, pokud je to nutné (např. napětí zdroje je jiné a napětí spotřebiče je jiné). Zapojení je znázorněno na obrázku, jehož činnost nevyžaduje žádné zvláštní vysvětlení.

Ke stejnému účelu lze použít i časové relé CRM-2T, původně známé jako regulátor hvězda / trojúhelník pro motory. Kanál 1 může být časovačem pro dlouhé stisknutí (nastavitelný na 100 dní!) a samoudržovací, zatímco kanál 2 lze použít k přepnutí spotřebiče, dokonce i z jiného zdroje napájení.
Toto není nakresleno, ale logika zapojení je zřejmá ze schémat zapojení v popisech ke stažení.

1-tlačítko zapnutí / vypnutí s napájením pro dlouhé stisknutí tlačítka

V předchozích zapojeních bylo pro vypnutí spotřebiče potřeba samostatné tlačítko STOP. Obvod z obrázku 3 lze použít k zapnutí spotřebiče dlouhým stisknutím tlačítka a také k vypnutí spotřebiče dlouhým stisknutím tlačítka.

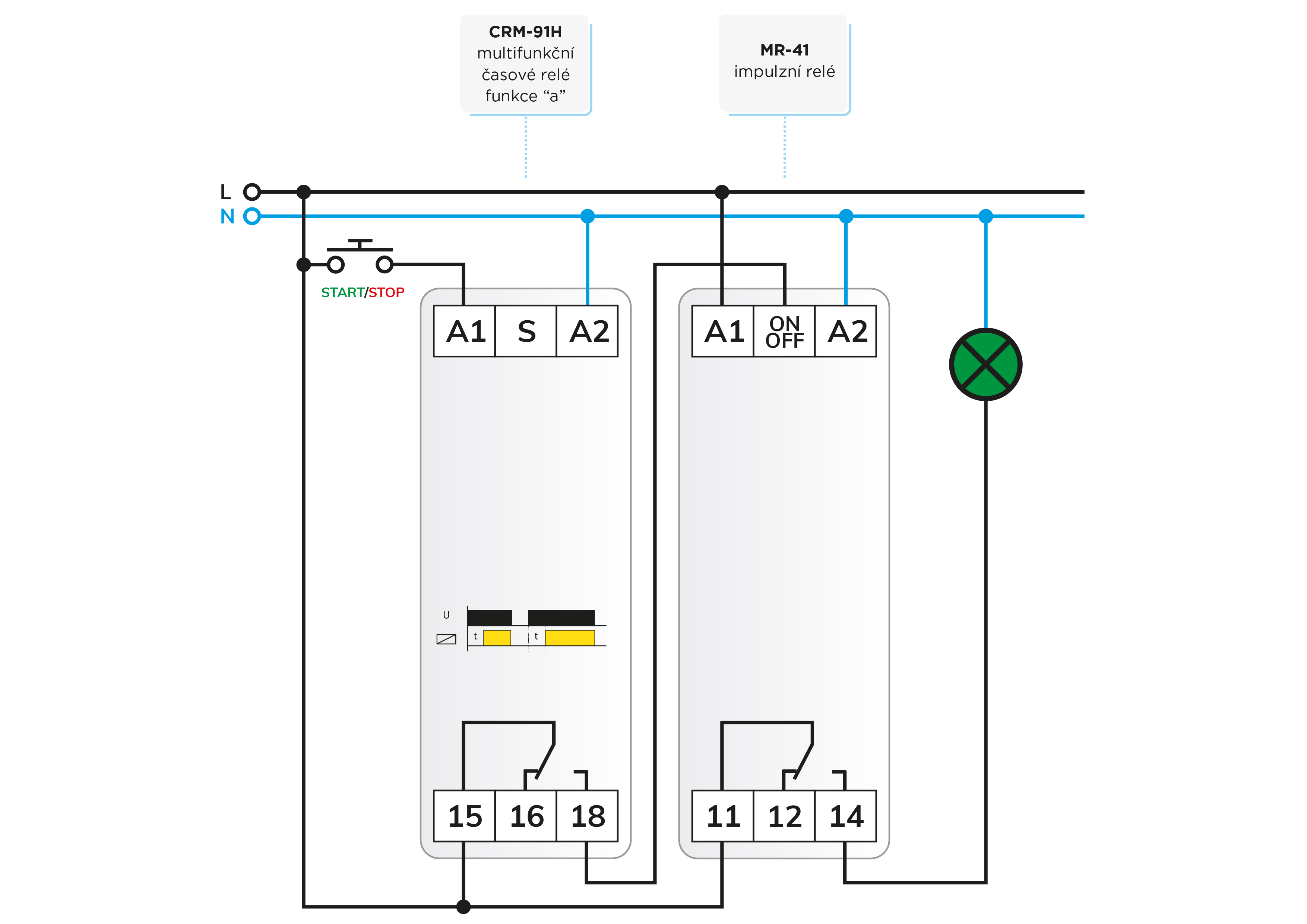

U tohoto řešení potřebujeme pro uložení aktuálního stavu také pulzní relé MR-41, které při každém stisku tlačítka změní stav svého výstupního relé, tj. zapne spotřebič popř. vypnuto. MR-41 se přepne na náběžnou hranu řídicího signálu přicházejícího na vstup ON / OFF, takže jakmile uplyne zpoždění a dojde k sepnutí výstupu časového relé, pulzní relé okamžitě sepne.

Dlouhé stisknutí zapnuto - krátké stisknutí vypnuto

V některých aplikacích může být nutné současně s dlouhým stisknutím vypínače vypnout krátkým stisknutím tlačítka. Schéma zapojení na obrázku 4 ukazuje takovéto obvodové řešení.

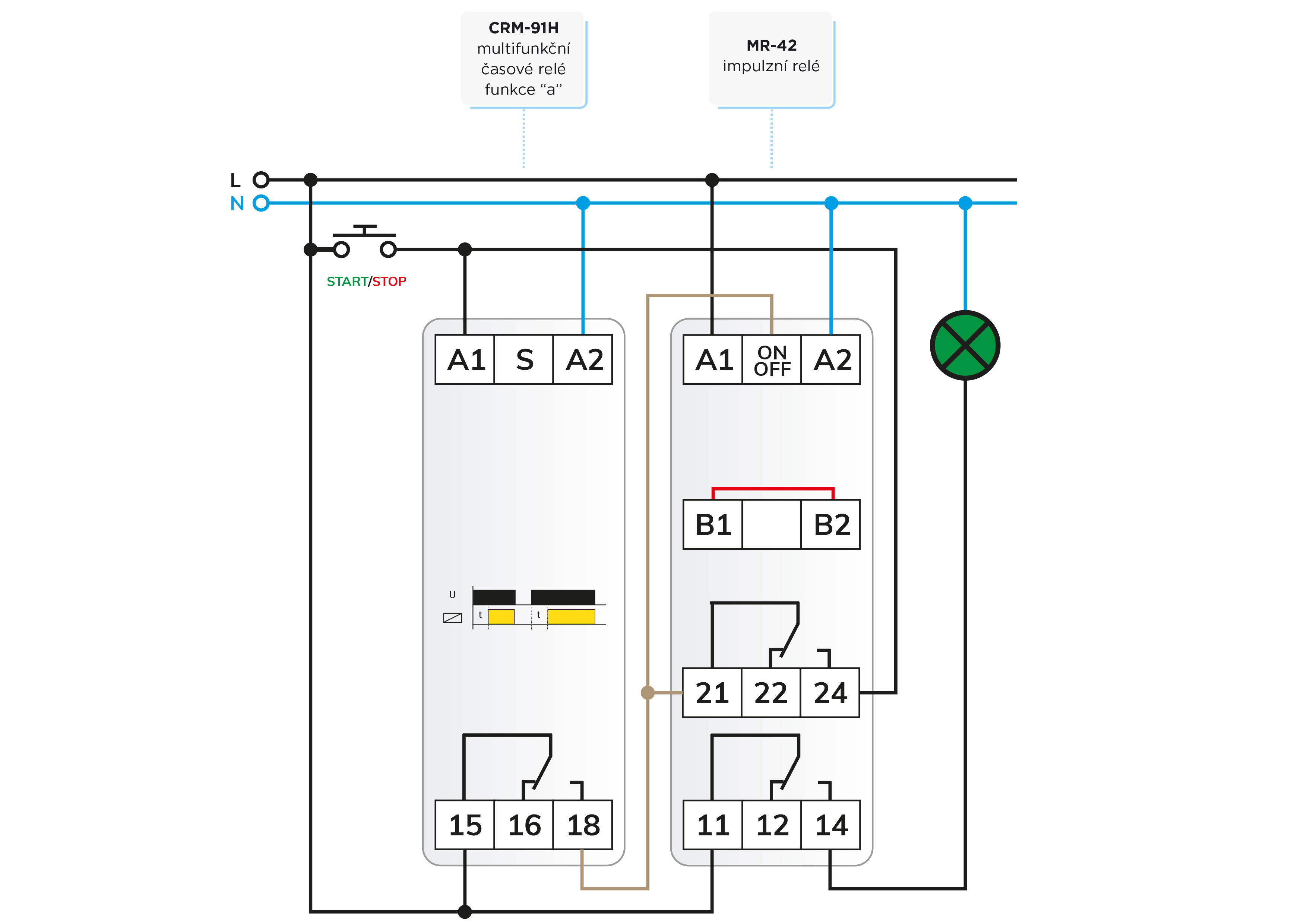

Stisknutím tlačítka při zapnutém spotřebiči dojde k okamžitému vypnutí. K tomu je signál tlačítka přiveden na vstup pulsního relé ZAP/VYP pouze v případě, že je výstup pulsního relé sepnut, tj. při příštím stisku tlačítka musí být spotřebič okamžitě vypnut. K tomu používáme dvoureléové výstupní pulzní relé MR-42.
MR-42 je v podstatě tzv. „krokovací“ relé, ale spojením svorek B1 až B2 budou obě relé pracovat paralelně (jako by to bylo MR-41, ale se dvěma výstupy). Jeden výstup spíná spotřebič a druhý výstup při jeho zapnutí směruje signál tlačítka na vstup ZAP/VYP, takže impulsní relé lze sepnout stisknutím tlačítka, tj. vypnout. Časové relé pracuje jako dříve - dlouhým stiskem sepne výstupy pulzního relé včetně spotřebiče, přičemž se signál tlačítka přepne na vstup ZAP/VYP.   Dokud je tlačítko stisknuté, vstup ON / OFF je napájen současně ze svorky 18 časového relé a přímo z tlačítka, což zajišťuje, že že po sepnutí (sepnutí) nelze pulzní relé kvůli sepnutému tlačítku zpět sepnout (vypnout), neboť pulzní relé sepne na náběžnou hranu, k čemuž je třeba tlačítko nejdříve uvolnit a znovu stisknout.

Je-li pulzní relé sepnuto a je stisknuto tlačítko , tlačítko okamžitě sepne pulzní relé díky přímému zapojení, bez ohledu na to, zda je také zapnuto časové relé a spustí jeho časování. Krátké stisknutí tlačítka tedy okamžitě vypne spotřebič, ale nevadí, pokud tlačítko není uvolněno a stále stisknuto po dlouhou dobu, protože výstup časového relé na vstup ON / OFF nemůže poskytnout další ovládání náběžné hrany. na již stisknuté tlačítko.

Pozor! Řešení prezentovaná v článcích jsou ilustrační koncepční schémata zapojení, ve kterých se i přes opakované kontroly nebo zkoušky v dílenských podmínkách mohou vyskytnout chyby. Úkolem a odpovědností instalačního technika je zkontrolovat jejich vhodnost pro daný úkol a provést případné změny! Autor ani společnost nenesou žádnou odpovědnost za škody nebo jiné problémy vyplývající z použití prezentovaných řešení. Barvy vodičů na výkresech pouze napomáhají snazší přehlednosti, nemusí nutně odpovídat barvám standardního zapojení!
