Zajištění ochrany domácím spotřebičům

Zajištění ochrany domácím spotřebičům

Každý pořizuje do domácnosti nejrůznější elektronické zařízení, mezi kterými nechybí ani spotřebiče s mikroelektronikou, neboť každý chce ty nejchytřejší zařízení a nejlépe multifunkční. Málokdo už však přemýšelí nad tím, že tato zařízení mohou z prostých důvodů selhat, pokud jim nezajistíme odpovídající ochranu.
Takovým jednoduchým důvodem může být např. přepětí, nebo dokonce napětí nižší než provozní, nebo v případě třífázových zařízení ztráta fáze či chyba sledu fází (pravděpodobnost posledně jmenované je malá, ale ne nulová!).  V každém případě je vhodné instalovat základní ochranu před bleskem a přepětím.

Existuje však také méně zvažovaný potenciální zdroj chyb.

Většina elektronických zařízení nemá ráda příliš rychlé zapnutí po vypnutí. Může se jednat např. i o krátkodobý, rychle se obnovující výpadek napájení. Po obnovení sítě přejde většina zařízení do pohotovostního režimu, ale jejich obvody by měly stále fungovat bez chyb.

Provoz elektronických zařízení nejspíše zajišťuje nějaký mikroprocesor nebo obvod mikrokontroleru.

Aby se program takového obvodu mohl po zapnutí bezpečně spustit, musí před spuštěním programu proběhnout takzvaný proces "RESET", při kterém se stabilizuje napájecí napětí vnitřních částí obvodu a vynulují se registry (vnitřní stavové paměti).

Pokud se do tohoto spouštěcího procesu vloudí chyba, provoz se v dobrém případě nespustí, v horším případě se zařízení "zblázní" a v ještě horším případě trvale selže. Jednou ze základních podmínek pro správný průběh procesu "RESET" je, že se spustí v okamžiku, kdy jsou téměř úplně eliminována napájecí napětí a vybíjejí se kondenzátory a bludné kapacity.

říliš rychlé zapínání a vypínání může být tak rychlé, že obvody nemají dostatek času na to, aby se dostaly do základního stavu potřebného pro proces "RESET", takže se spustí z nějakého mezistavu, který je nestabilní, a proto bude "RESET" chybný.Výše uvedený problém s restartem může nastat nejen u elektronických zařízení.Chladicí stroje a chladničky takové jevy nemají obzvlášť rády - abnormalita v tlakových poměrech chladiva může dokonce kompresor zničit (v takovém případě jen hučí, zvyšuje se jeho spotřeba proudu a nechladí).

 Můžeme sem však zařadit i klimatizační zařízení. Výrobci do nich samozřejmě zahrnují nějakou ochranu, ale ta nemusí pomoci ve všech případech.

Jak chráníme?

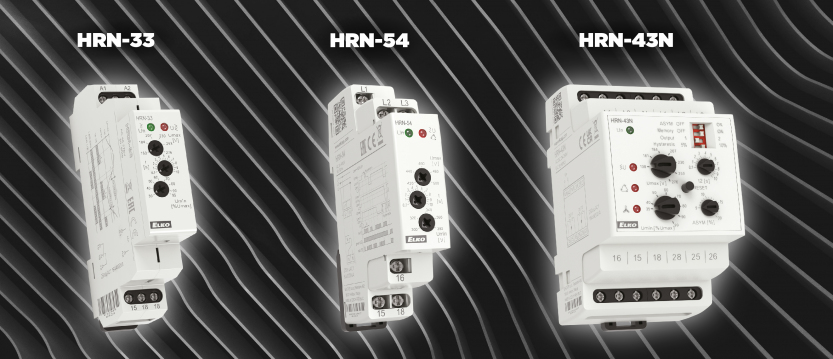

Nejjednodušším způsobem ochrany je instalace monitoru napětí, který odpovídá povaze zařízení.Společnost ELKO EP nabízí několik typů relé pro monitorování napětí pro sledování různých charakteristik jak pro jednu, tak pro tři fáze. Všechny naše monitory napětí jsou vhodné pro monitorování ztrát fází. Vyrábíme komplexní zařízení, která kromě monitorování nastavitelných maximálních a minimálních úrovní napětí kontrolují také sled fází a asymetrii.

Máme však také přístroje, které monitorují různé kombinace výše uvedených vlastností, takže si můžete vybrat ochranu, která je pro vaši aplikaci nejpotřebnější.

V závislosti na zařízení existují dva typy napájení relé pro monitorování napětí: samostatně připojený zdroj nebo jsou přípojná místa monitorované sítě zároveň vstupy pro napájení.

Relé monitorů napětí jsou ve výchozím stavu - když jsou sledované charakteristiky v pořádku - v sepnutém stavu (cívka výstupního relé je pod napětím), jsou tedy aktivní. A když je něco v nepořádku, jsou neaktivní (cívka výstupního relé není pod napětím).

Tento provozní režim objasňuje chybu, protože relé zařízení se samostatným napájením jsou uvolněna i při vypnutém napájení zdroje.

Typ HRN-35 je výjimkou, protože funguje opačně: jeho relé sepnou (cívka je pod napětím), když dojde k poruše, takže jej lze použít především pro signalizaci a další ovládání.

Časování relé pro monitorování napětí

Pomocí relé pro hlídání napětí, při správném nastavení a instalaci, můžeme tedy chránit naše zařízení před nízkým nebo nadměrným napětím, ztrátou fáze, změnou sledu fází, chybami asymetrie, ale nechrání před příliš rychlým opětovným připojením.
 Protože lze nastavit pouze jeden časový prvek: zpoždění detekce poruchy, které slouží k tomu, aby krátkodobé rušivé signály, napěťové špičky apod. nezpůsobily zbytečné zapnutí/vypnutí.A co zpětné zapínání? Zpětné zapnutí je u všech monitorů napětí založeno na hysterezi, která je obvykle pevně daná z výroby, nebo je u některých zařízení nastavitelná (např. 5 nebo 10 %), ale u žádného z nich není časově omezena. Hystereze však nemusí být pro problém uvedený v úvodu dostatečná, protože její časová hodnota závisí na rychlosti změny signálu, která je obvykle poměrně rychlá. jsou možná dvě řešení. Pro jedno použijeme monitor napětí, který má také takzvanou funkci "MEMORY" (pro 1-fázové: HRN-41, HRN-42; pro 3-fázové: typy HRN-43). pokud je tato funkce zapnutá a přístroj má chybu, zapne se zpět až po stisknutí tlačítka RESET na čelním panelu, takže jej zapneme zpět ručně. Druhé řešení je jednodušší a automatické: na výstup umístěte časové relé.



Jednofázový monitor napětí s časovým relé

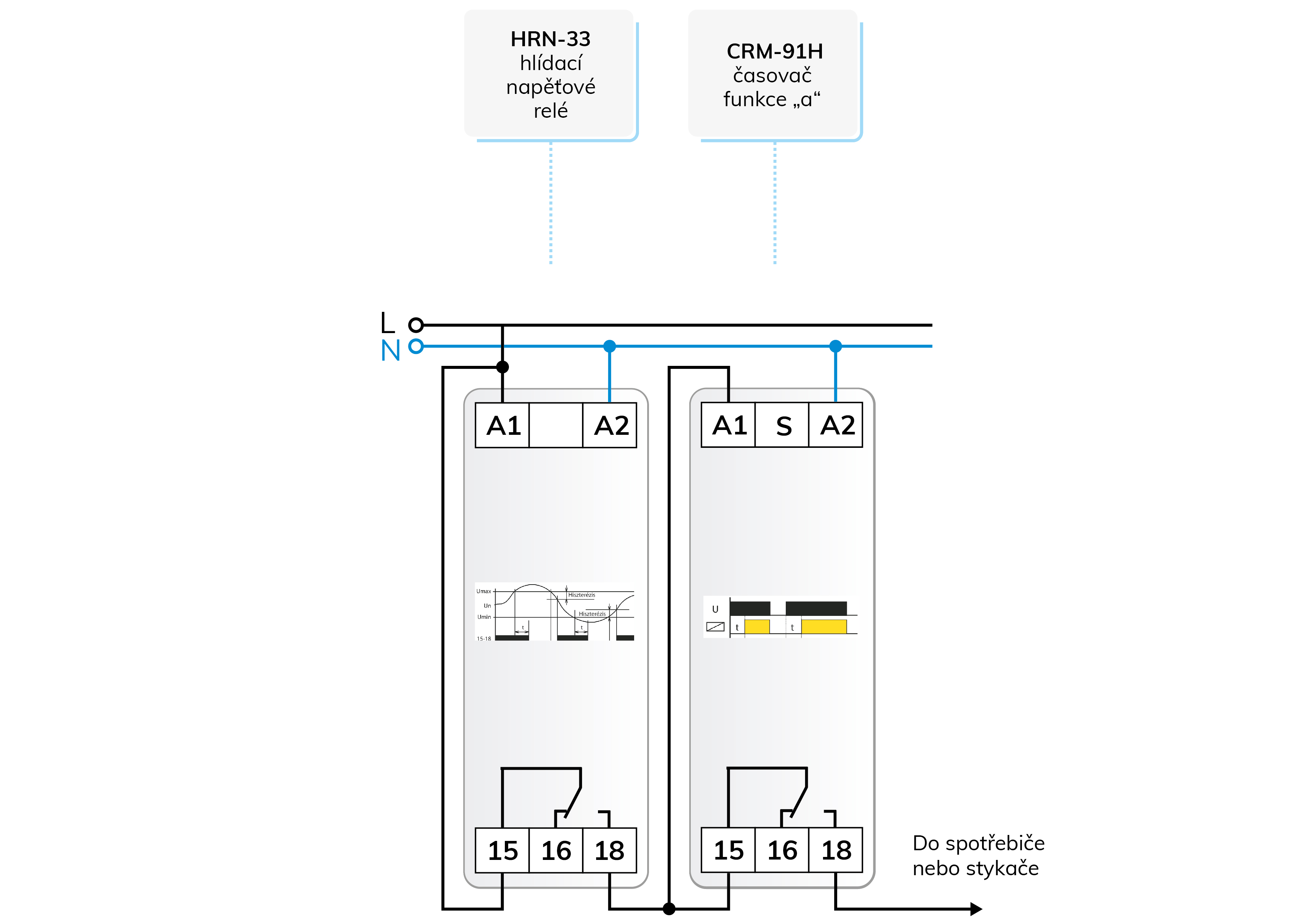

Na obrázku 1 byl jednofázový monitor napětí HRN-33 doplněn multifunkčním časovým relé CRM-91H/230V.

HRN-33 rovněž odebírá napájecí napětí z monitorované sítě a má jeden reléový výstup, který je připojen, když se monitorované napětí nachází v nastaveném "okně" Umin - Umax. Pokud napětí toto okno opustí a tento stav přetrvává i po nastaveném zpoždění, relé se uvolní. Pokud se napětí obnoví a opět vstoupí do okna, relé sepne zpět s hysterezí.

Časové relé obdrží napájení pro opětovné sepnutí. Časové relé je nastaveno na "a", funkce zpoždění sepnutí při zapnutí napětí a časování vhodné pro danou aplikaci. Po uplynutí zpoždění časové relé zapne napájecí napětí chráněného zařízení (přímo nebo přes stykač).

Délku zpoždění by určilo chráněné zařízení, kdybychom znali dobu vypnutí potřebnou pro stabilní "oživení", ale to se asi na katalogových listech nedozvíme, ale cca 30 - 90 sekund může bezpečně stačit pro většinu zařízení, u chladniček se může vyplatit počkat déle, až 5 - 30 minut podle typu chladničky.



Třífázový monitor napětí s časovým relé

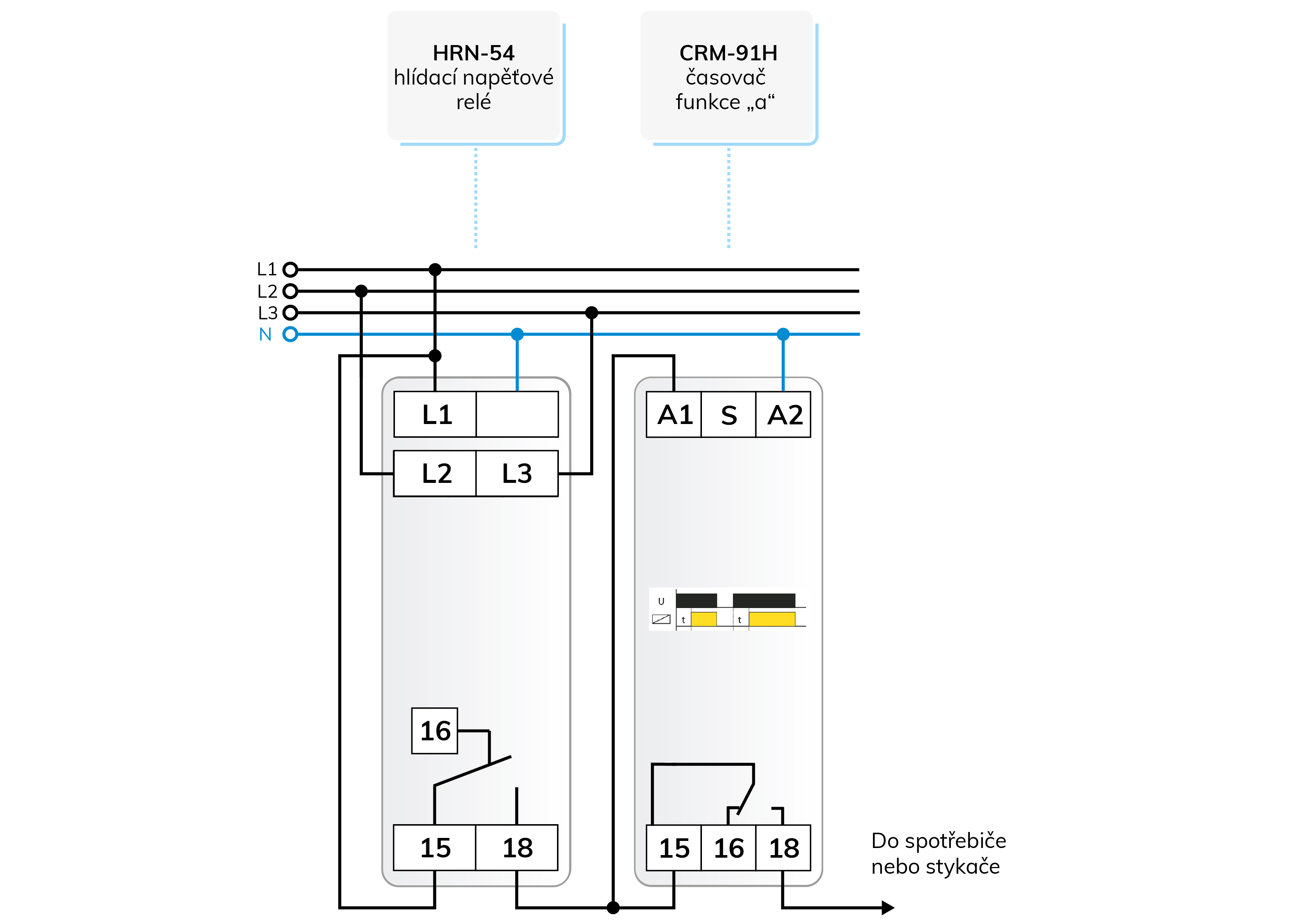

Obrázek 2 ukazuje podobné zapojení jako výše, ale s třífázovým monitorem napětí typu HRN-54 (lze použít i typ HRN-54N, který monitoruje i nulu). Obsluha je jasná, proto se nebudeme zabývat dalšími podrobnostmi.



Dosud představené monitory napětí signalizovaly chybové stavy pomocí jednoho relé. Třífázové typy HRN-43 nebo HRN-43N mají dva reléové výstupy. V poloze 2 přepínače DIP "Output" na čelním panelu se jedno relé uvolní, když některý z monitorovaných napěťových vstupů překročí Umax, a druhé relé se uvolní, když klesne pod Umin.

 Když je přepínač "Output" v poloze 1, relé pracují paralelně, takže se obě uvolní při jakékoli chybě. V případě chyb sledu fází, asymetrie a ztráty fáze uvolní obě relé bez ohledu na polohu přepínače.

Máme tedy dvě možnosti rozšíření časového relé:

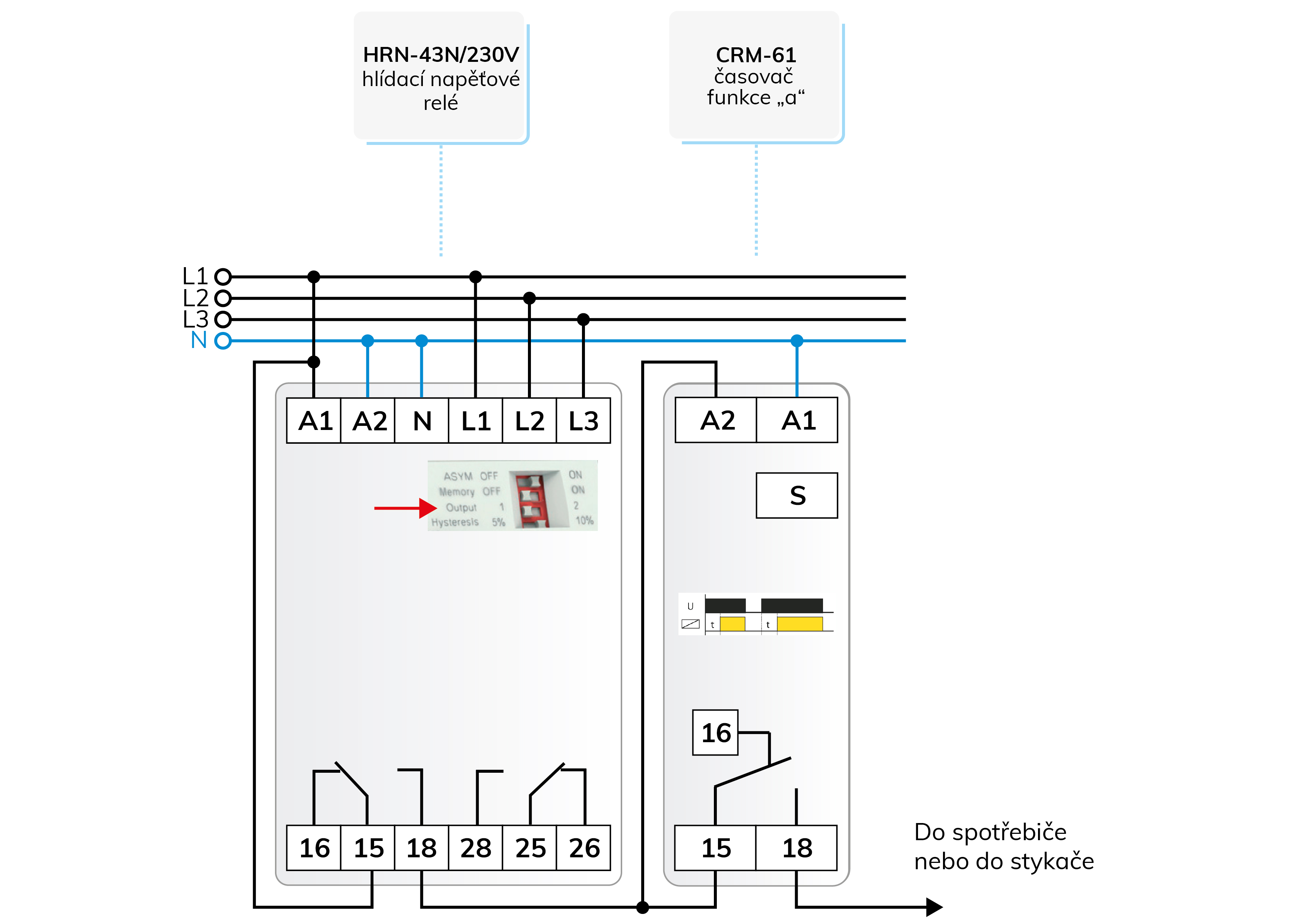

1. Nastavíme přepínač "Výstup" do polohy 1, relé pracují paralelně, takže časové relé můžeme spustit kterýmkoli z nich (viz obrázek 3). Toto nastavení lze použít v případě, že není třeba ošetřovat podpětí a přepětí zvlášť.

2. Přepínač "Výstup" je nastaven do polohy 2, takže relé pracují odděleně a lze rozlišovat mezi poruchami nízkého a přepětí (viz obrázek 4).

Abychom mohli rozlišovat mezi oběma chybami napětí, zařadili jsme také pomocné relé typu VS116K, pomocí kterého vlastně provádíme logiku "AND" mezi oběma kanály, aniž bychom narušili nezávislý provoz.
 Zapojení "AND" přichází dohromady tak, že pomocné relé dostane napájení, pokud napětí na žádné z fází není nižší než hodnota Umin, ale společný bod (11) jeho relé dostane napětí také pouze tehdy, pokud na žádné z fází není přepětí, takže pro spuštění časového relé je nutné splnit obě podmínky.

Pozor! Řešení uvedená v článcích jsou znázorněna pomocí schémat zapojení, která mohou obsahovat chyby i přes opakované kontroly nebo zkoušky v dílenských podmínkách. Je povinností a odpovědností montéra zkontrolovat a případně upravit jejich vhodnost pro danou úlohu! Autor ani společnost nepřebírají žádnou odpovědnost za škody a jiné problémy vzniklé v důsledku použití prezentovaných principiálních řešení. Barvy vodičů uvedené na výkresech slouží pouze pro snazší přehlednost, nemusí nutně odpovídat barvám standardní elektroinstalace!
