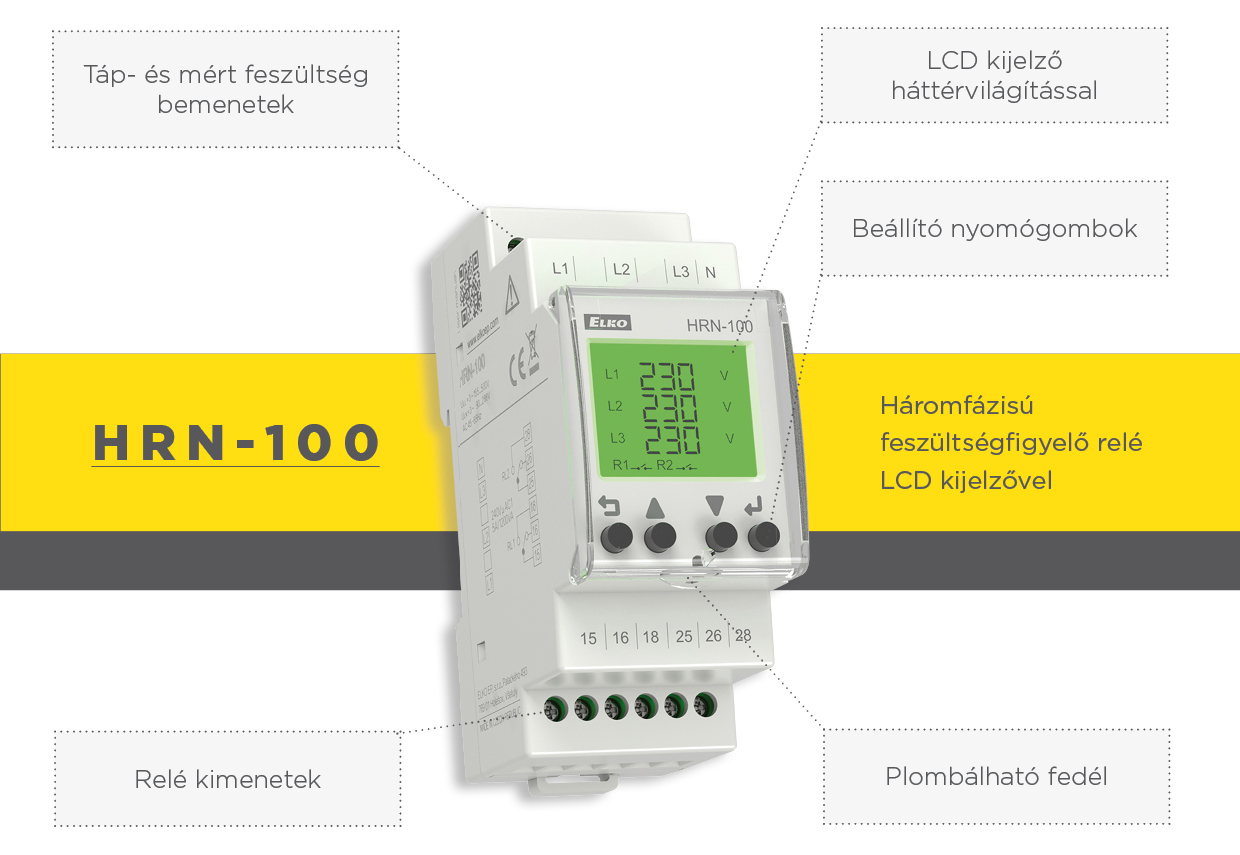

Bemutatjuk legújabb fejlesztésű relénket, a HRN-100-at



A HRN-100 típusú háromfázisú feszültségfelügyeleti relé egyéb funkciói mellett különböző berendezések és elektromos eszközök túlfeszültség elleni védelmét biztosítja három fázison. Az eszköz egy 2 modul széles, DIN sínre rögzíthető korszerű készülék.

A HRN-100 beállítási lehetőségei

Ha megnézzük az eszköz programozási menüjét, azt láthatjuk, hogy szinte minden fontos paraméter egyszerűen beállítható a rá jellemző értelmezési tartományban, azaz:

Választható a 3 vagy 4 vezetékes (nullás) bekötés
Megadható a referenciafeszültség, így szinte az egész világon használhatóvá teszi.
Választható az aszimmetria figyelés típusa (abszolút vagy százalékos)
4 vezetékes bekötésnél engedélyezhető/tiltható a nulla szakadásra történő reakció
Állítható hiszterézis
Állítható táp bekapcsolás utáni késleltetés
A kijelző háttérvilágítása be/kikapcsolható
Az előző öt hibaeseményt naplózza, mely törölhető is.
Megadható jelszavas védelem az illetéktelen módosítások ellen (ebben a plombálható fedél is segít).
 A két kimeneti relé külön konfigurálható (funkciónként engedélyezés/tiltás és érték megadás):

Túlfeszültség/feszültségcsökkenés
Frekvencianövekedés/csökkenés
Aszimmetriafigyelés
Fáziskiesés figyelés
Fázissorrend figyelés
Hibára állás késleltetés
Hibáról „OK” állásra késleltetés
Kimeneti kontaktus NC vagy NO
Hibaállapot memória be/ki
Az első relé beállítása másolható a második relére - ez megfelel a relék párhuzamosításának, azaz egyformán reagálnak a hibaeseményekre.

Az Umin - Umax feszültségablak fázisfeszültség figyelésnél 90 - 288 VAC között, vonali feszültségnél 155 - 500 VAC között választható. A frekvenciafigyelés tartománya 45 - 65 Hz. A késleltetések jellemzően 999 másodpercig beállíthatók. A felsorolt és az adatlapon még megtalálható széles tartományokból is látható, hogy az eszköz sokféle villamos hálózathoz használható.

Háromvezetékes bekötés

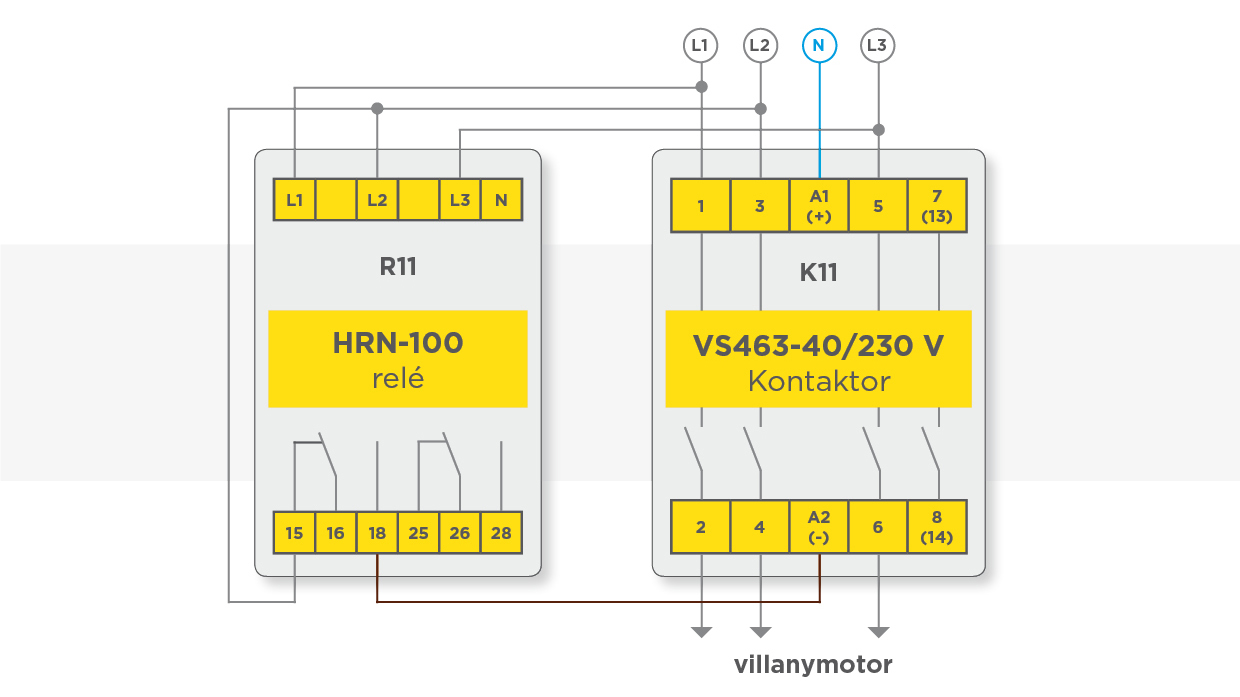

A 2. ábrán a HRN-100 háromvezetékes bekötése látható, ezért az „N” sorkapocs üresen marad, az eszköz nem figyeli a nulla megszakadását és a fázisfeszültséget sem.



A motort kapcsoló VS463-40/230 V típusú mágneskapcsoló gerjesztő feszültségét a HRN-100 egyik reléje kapcsolja a tekercsre. Ahhoz, hogy elég legyen az egyik relé kimenet a reteszeléshez, a HRN-100 relé beállításainál használni kell a másolás funkciót, hogy a két relé bármilyen kiválasztott hibaeseményre egyszerre, párhuzamosan működhessen.

Négyvezetékes bekötés

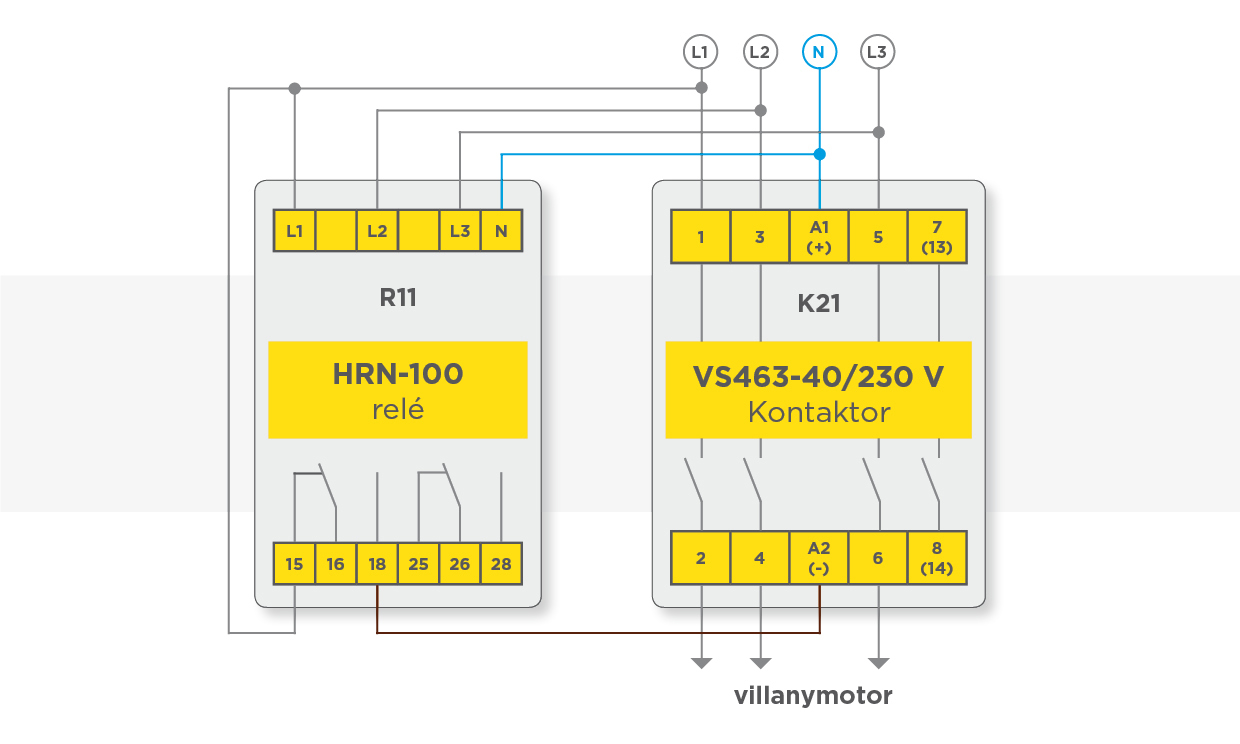

A 3. ábrán látható kapcsolásban az „N” sorkapocs is használatba van véve a nulla vezető bekötéséhez. Ebben az esetben természetesen a 4 vezetékes üzemmódot kell választani a menüben, valamint, ha tényleg reakciót is várunk a relétől a nulla szakadására, akkor ennek figyelését is engedélyeznünk kell.

Megjegyzés:
Első látásra talán kicsit bonyolultnak tűnhet a HRN-100 feszültségfigyelő beállítása, ami bizonyára a több pontból álló menünek is köszönhető. Javasoljuk, hogy beállításnál ne csak a szükséges paraméterekre összpontosítsunk, hanem menjünk sorban végig a menüpontokon elejétől a végéig és ellenőrizzük és/vagy állítsuk a szükségeseket. Így minimálisra csökkenthető a hibás vagy véletlen beállítás.
