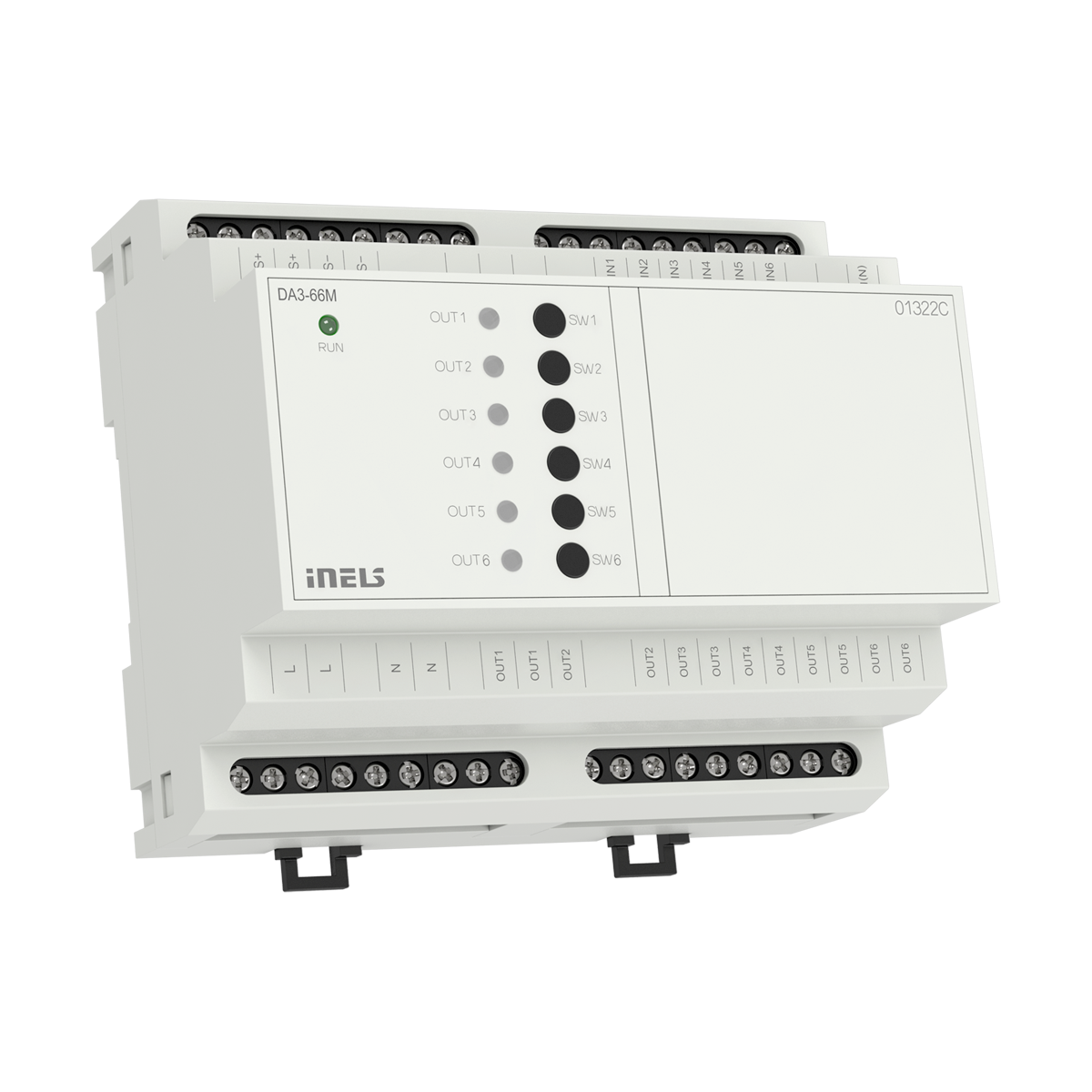

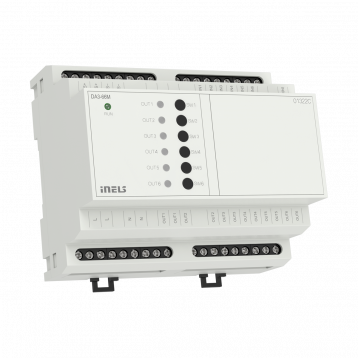

Stmívací šestikanálový aktor DA3-66M

EAN: 8595188182065 | Kód: 8206 standard

POPIS

  • DA3-66M je univerzální stmívací šestikanálový aktor, který slouží k ovládání intenzity jasu stmívatelných světelných zdrojů typu ESL, LED a RLC.
  • DA3-66M disponuje 6 polovodičovými řízenými výstupy. Maximální možné zatížení je 150 VA při 230 VAC (75 VA při 120 VAC).
  • Jednotlivé výstupy stmívače je možné zapojit paralelně a zvýšit tak maximální výstupní zatížení na úkor počtu výstupů.
  • Každý z výstupních kanálů je samostatně ovladatelný.
  • Nastavením min. jasu se eliminuje blikání různých typů světelných zdrojů.
  • Nastavení min. jasu a typu zátěže se provádí pomocí SW IDM.
  • Pomocí ovládacích tlačítek na předním panelu lze manuálně ovládat daný výstup.
  • Aktor je vybaven elektronickou nadproudovou a tepelnou ochranou, která vypne výstup při přetížení, zkratu, přehřátí.
  • Stmívač má 6 galvanicky oddělených vstupů, které lze použít jak na řízení stmívače tak jako binární vstup do systému INELS.
  • Přívod přístroje (potenciál L) je nutno chránit jistícím prvkem odpovídající příkonu připojené zátěže, např. rychlou tavnou pojistkou.
  • Při instalaci je nutné ponechat z každé strany aktoru alespoň půl modulu volného místa z důvodu lepšího chlazení.
  • DA3-66M v provedení 6-MODUL je určen pro montáž do rozvaděče na DIN lištu EN60715.

TECHNICKÉ PARAMETRY

  • Výstup: 6x bezkontaktní výstupy, 2x MOSFET / kanál
  • Napájecí napětí z BUS / tolerance: 27 V DC, -20 / +10 %
  • Typy zátěže: R, L, C, ESL, LED
  • Rozměry: 90 x 105 x 65 mm.
  • Hmotnost: 320 g
