Ovládací jednotka s dotykovým displejem EST3

POPIS

• Ovládací jednotka s dotykovým displejem EST3 je vhodným ovládacím prvkem systému iNELS v místech, kde je požadováno ovládání více zařízení. Jednotka nahrazuje několik ovladačů a umožňuje tak minimalizovat počet vypínačů na zdi.
• EST3 disponuje 3.5“ barevným dotykovým displejem s poměrem stran 3:4. Základní rozlišení displeje je 240x320 bodů. Barevná hloubka je 16.7 milionu barev (24 bitová barva, True Color).
• Pomocí snímací dotykové plochy je možné ovládat nakonfigurovaná tlačítka a symboly na obrazovce pouhým lehkým dotykem prstu. Jednotlivé symboly na obrazovce jsou při „stisku“ krátce podsvíceny dle přiřazeného výstupu v systému.
• EST3 disponuje těmito obrazovkami (jejich zpřístupnění je možno nastavit v iDM3):
  - obrazovka tlačítek
  - obrazovka regulace teploty
  - obrazovka ovládání RGB/RGBY/RGBW světelných zdrojů
• Volba defaultní obrazovky je možná ze softwaru iDM3.
• U obrazovky tlačítek je možné využít jednu ze čtyř různých matic tlačítek - 2x2, 2x3, 3x3 a 3x4. Volbu matice je možné provést ze softwaru iDM3. Na obrazovce lze tedy využít až 12 tlačítek pro ovládání dvanácti spotřebičů nebo scén.
• V menu nastavení přímo na jednotce EST3 lze jednotlivým tlačítkům přiřadit jeden ze 48 připravených symbolů (pro ovládání osvětlení, stínění, scén a dalších technologií) nebo do tlačítka vepsat text (počet znaků dle zvolené matice a tedy velikosti tlačítek).
• Obrazovka regulace teploty umožňuje korigovat teplotu zvoleného topného okruhu v rozsahu ±3, ±4 nebo ±5 °C (v závislosti na nastavení v iDM3).
• Pro korekci teploty lze využít virtuální kolečko, kdy lze tažením prstu po obrazovce regulovat teplotu po půl stupních Celsia.
• Ke korekci teploty lze také použít namísto virtuálního kolečka symboly „+“ a „-“.
• Jednotky EST3 nemají integrovaný teplotní senzor ani svorky pro připojení externího teplotního senzoru. V rámci softwaru iDM3 je možné jednotce přiřadit libovolný teplotní vstup systému iNELS.

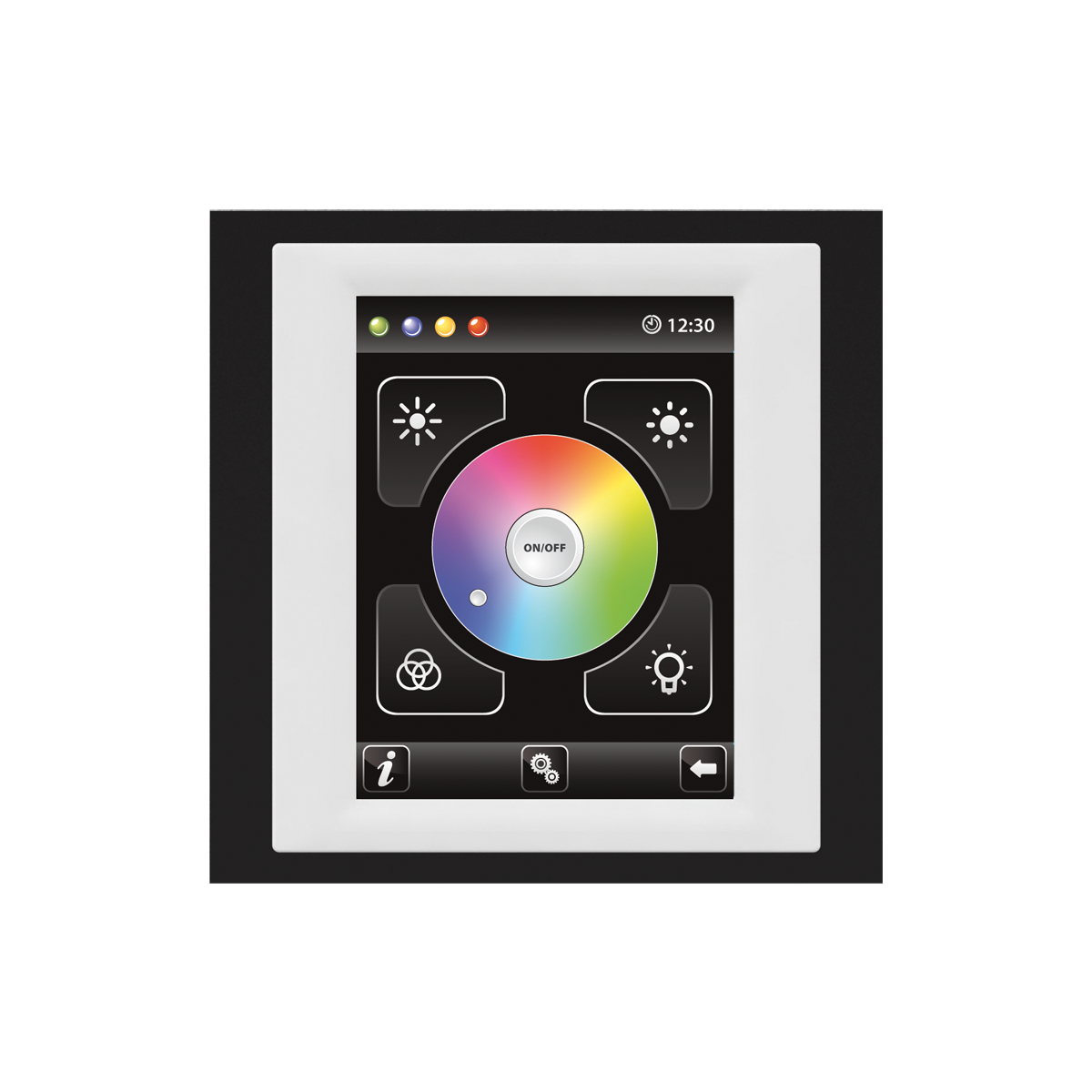

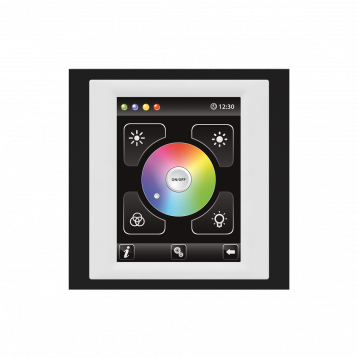

• Obrazovka ovládání RGB/RGBY/RGBW světelných zdrojů dovoluje uživateli velmi komfortně ovládat své RGB/RGBY/RGBW světelné zdroje a upravovat si světelnou atmosféru dle potřeby.
• U RGB/RGBY/RGBW světelných zdrojů lze pomocí ovládacích prvků na obrazovce upravovat požadovanou barvu a jas. Také lze přímo nastavit rozsvícení RGB/RGBY/RGBW světelného zdroje do bílé barvy.
• Na obrazovce jsou v levém horním rohu umístěny 4 indikátory, které mohou signalizovat stav kteréhokoliv logického vstupu/výstupu v systému iNELS.
• V iDM3 je možné definovat zobrazované obrazovky, defaultní obrazovku, matici tlačítek, typ RGB/RGBY/RGBW a korekční rozsah pro ovládání teploty.
• V menu nastavení přímo na jednotce EST3 je možné volit jazyk menu, spořič obrazovky, režim spánku, nastavení jasu a symboly, popř. texty pro jednotlivá tlačítka.
• EST3 je designově koncipována do řady přístrojů LOGUS90 (EST3 však nelze násobit do vícerámečků s ostatními přístroji v tomto designu) a je určena pro montáž do instalační krabice.

TECHNICKÉ PARAMETRY

• Počet tlačítek: 2x2 / 2x3 / 3x3 / 3x4
• Napájecí napětí: BUS 27 V DC
• Jmenovitý proud ze sběrnice BUS: 150 mA (při 27 V DC)
• Rozměry: 94 x 94 x 36 mm
